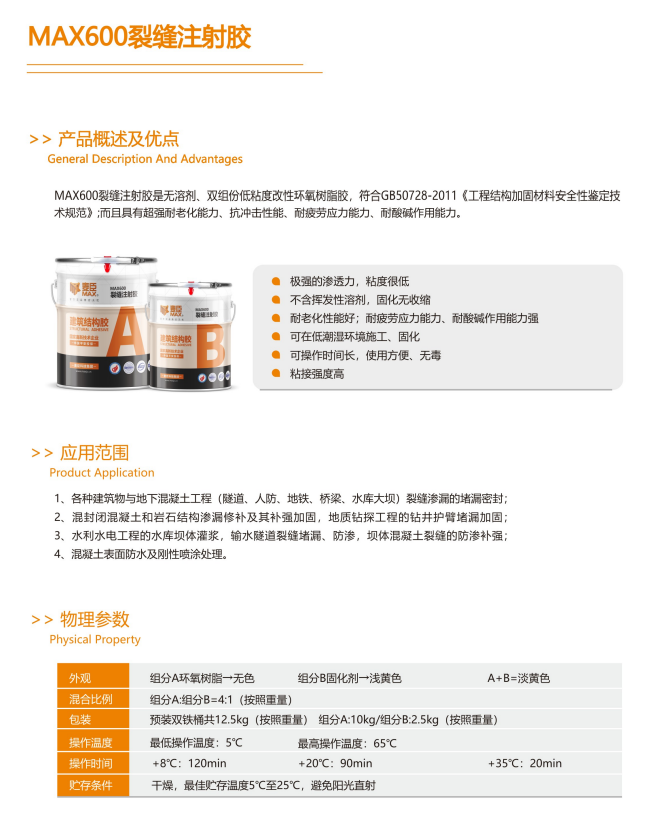

裂缝注射胶简介:无溶剂、双组份、低粘度环氧树脂灌注胶。
裂缝注射胶应用:混凝土结构裂缝填注胶。
裂缝注射胶优点:操作时间长;
对混凝土表面有很高的渗透力;
无收缩硬化。
裂缝注射胶产品参数:
混合比例 | 重量比A:B=4:1 |
包 装 | 已按比例预配,A:10kg;B:2.5kg |
颜 色 | A+B为无色 |
密 度 (g/cm3, 25℃) | 1.15±0.02 |
初粘度 (mPa·s, 25℃度) | 300±30 |
适用期 (1kg, 25℃) | 90分钟 |
裂缝注射胶力学性能:(混合后7日,25℃)
钢-钢拉伸抗剪强度标准值 | 12.4 MPa |
抗拉强度 | 34.4 MPa |
受弹性模量 | 2230MPa |
抗弯强度 | 65.1 MPa |
抗压强度 | 52.3 MPa |
不挥发物含量 | 99.2% |
裂缝注射胶施工指南:
基层处理:沿裂缝方向清除基层表面的灰尘、浮皮、空鼓的装饰层,腐蚀层等,必要时用棉丝蘸酒精擦洗表面。封闭裂缝,安设底座。
混 合:以不超过300转的低速分别搅拌A、B组份,然后按A:B=4:1的重量比准确称量A、B组份。将主剂A与固化剂B倒在容器中,用不超过300转的低速搅拌,直至色泽完全均匀为止。在搅拌的过程中,确保搅拌器中所有部位接触到,以便得到最佳混合效果。
注意:• 调胶混合必须均匀,否则会影响粘接强度。
• 一次调胶量应不能大多,现配现用,调好的胶必须在适用期内用完。在环境温度较高时调胶过多,会使胶液的适用期缩短。配胶的容器应足够大,以便胶液反应后放热能快速散热。
• 取胶工具不能混用,A、B组份包装桶的盖子不能混盖,取完胶后必须密封剩料。
注 浆:注浆操作应使用专用的注胶器具。灌胶前,应用压缩空气将孔缝吹静,达到无水干燥状态。在一条裂缝上的灌胶可由浅到深、由下而上、由一端到另一端。
裂缝注射胶储运包装:
•密封储存于阴凉、干燥、通风处,储存温度1 0~4 0度。
•自生产之日起,有效期一年。
•包装规格A:10k g,B:2.5 k g。
裂缝注射胶注意:
本品安全无毒,非易燃物,可满足各运输部门的运输要求。皮肤、衣服上未固化的胶液用有蘸酒精的抹布擦试干净,再用肥皂水清洗。如不慎溅入眼睛,用大量流动清水清洗,并就近就医。如不慎吞食,禁止催吐,给饮牛奶并立即就医。
