青岛卓能达建筑科技有限公司
QRM混凝土路面快速修补料
卓能达建筑科技有限公司工厂遍及全国北京、天津、河北、河南、山东、山西、陕西、甘肃、青海、西藏、内蒙、黑龙江、吉林、辽宁、江苏、浙江、广东、广西、贵州、四川、重庆、安徽、湖南、湖北、海南等，发货方便。
一：产品介绍：
QRM混凝土快速修补料其良好的抗冲击性、耐磨性、抗渗透性，粘结强度和抵抗混凝土塑性收缩应变等性能成为薄层快速修补混凝土(砂浆)的首选。本公司生产的快速修补料可以在修补3小时以后即可通车。
二：产品特点：
1、快硬、早强：路面修补与普通混凝土路面施工不同，一般说来需要修补的混凝土路面大多都是正在使用的道路，不允许长时间封闭交通。因此，修补材料必须具有迅速硬化的性能，使修补路面短时间内达到开放交通的强度要求。
2、收缩小：水泥混凝土路面修补，新老混凝土的结合部位往往是最薄弱的环节。造成新老混凝土结合不好的重要原因之一就是新拌混凝土的收缩。收缩会产生收缩应力，从而将新老混凝土在薄弱的结合部位拉开。因此修补材料必须控制好收缩率。
3、具有一定粘性：要提高新老混凝土结合部位的粘结性，要求修补材料本身具有一定的粘性。
4、后期性能稳定，强度发展与老混凝土基本同步：修补材料的后期强度发展速度应与老混凝土基本一致，不得出现强度衰减，但也不要强度发展太快，致使新老混凝土力学性能差异太大，影响路面的整体性能。
5、实用性能：施工时无需复杂的施工机械和技术要求，无需长时间的封闭交通，施工后四小时可开放交通;无需对病害部位开挖，可节省大量的施工费、材料费和养护时间，有效的延缓道路病害的扩散和蔓延，延长道路使用寿命;而且修补后与原水泥混凝土路面颜色接近，有较好的美观度。
6、耐久性能：较快的早期性能体现和较高的早期强度，且后期不衰减，对很多病害部位可做到一次性根除;材料本身有很强的防水、耐腐蚀和抗紫外线能力，其抗老化能力是原水泥混凝土的5倍以上，性能衰减不会早于原混凝土，不会因老化而失去粘接能力和抗压强度。
7、抗压性能：修补料固化后有非常强的抗压和抗折能力，四小时的抗压强度可达25Mpa，一天强度可达到30Mpa以上，后期强度不断上升，峰值抗压强度达70Mpa，对病害部位有很好的补强和支撑作用，修补厚度3mm即可达到非特殊荷载道路的抗压要求，在高速和高压的行车状态下不会出现破碎和脱落
8、施工和易性好：不需要多余设备，简单工具加水搅拌即可使用。
三：性能指标
JG/T 336-2011《混凝土结构修复用聚合物水泥砂浆》
型号
技术要求
QRM-1
QRM-2
抗压强度（Mpa）
2h
≥20
≥20
24h
≥30
≥30
28d
≥50
≥50
加水混合后可使用时间，min
约30min可调整
终凝时间,min
约60min可高速
备注：1、QRM-1加水混合后即可使用，浇注1立方需干料2200kg。
2、QRM-2，加水搅拌均匀即可抹面使用，1立方Kg材料大概重量2200
型号
技术要求
QRM-1
QRM-1
抗压强度（Mpa）
2h
≥20
≥20
24h
≥30
≥30
28d
≥50
≥50
加水混合后可使用时间，min
约30min可调整
终凝时间,min
约60min可高速
QRM-1桥梁伸缩缝主要应用于：水泥路面坑洞处治、水泥路面裂缝处治、桥面裂缝处治，桥面坑洞处治、桥面伸缩缝的修补。
QRM-2主要应用于：高铁（高速）箱梁、T梁、市政桥梁、桥墩、护栏等表面开裂、蜂窝、空洞、吊块、露筋的修补。

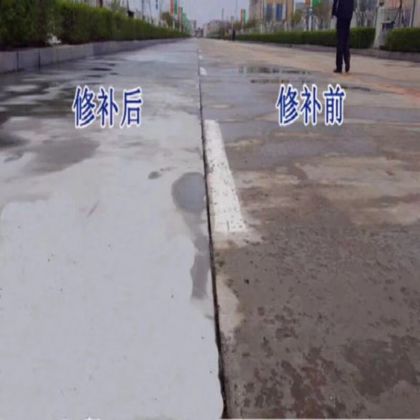

QRM-3混凝土薄层快速修补料主要应用于：水泥路面的蜂窝麻面、水泥路面起皮、水泥路面起砂、水泥路面冻融盐蚀、水泥路面露骨、水泥路面细小裂纹等表层病害。
四、施工工艺：
1、适用范围
①浇筑（QRM-1）型
A.水泥混凝土路面破碎板快速修补。
B.混凝土结构严重破损部位的快速修补。
②修补（QRM-2）型
A.混凝土结构表面破损的构件、梁、板等部位的快速修补。
2、施工工艺
（1）工艺流程
①浇筑（QRM-1）型修补料
②修补（QRM-2）型修补料
（2）施工工序
①浇筑（QRM-1）型修补料
A.清理：对于水泥混凝土路面破碎板或混凝土结构严重破损部位，用风镐将破碎板体破碎成小碎块后清除，将周围的板体基面松散物清除彻底，并用空压机将基面和槽内灰尘吹净。
B.基面浸润：在浇筑前2-3小时将基面用水充分湿润并除去明水；冬季施工时，应在浇筑前将基面用不超过65℃的温水充分湿润并除去明水。
C.界面处理：在基面上均匀涂刷一层聚合物类界面剂。
D.支模：对于待修补的位于道路中央的水泥混凝土路面板，可利用周围板边作为模板；对于待修补的位于道路边部的水泥混凝土路面板，其三条边可利用周围板边作为模板，边部应支立木模或钢模，并采取防漏浆措施。
对于混凝土结构严重破损部位，应支立定型模板并采取防漏浆措施。
E.制拌：根据现场浇筑数量与浇筑速度，将修补料人工投入强制式砂浆拌和机中，干拌10s后，按产品规定的加水量称量后，分两次加水拌和：第1次加2/3水，拌和30s；第二次加1/3水，拌和150s。拌和后，修补料应静置2-3min，待气泡消失后再进行浇筑。冬季施工时，应采用不超过65℃的温水进行拌和，浇筑温度应在10℃以上。
F.浇筑：用浇筑容器缓慢、匀速浇筑密实，浇筑时应避免空鼓现象。浇筑结束后，将修补料顶面抹平。每次制拌的修补料，从制拌开始至浇筑结束，时间不得超过30min。超时或流动性不满足浇筑要求的修补料，不得继续使用。
G.养生：用塑料条将修补料顶面覆盖，然后用草袋完全遮盖在塑料条上保持湿润。常温下，3-4h后可结束养生，或根据结构强度要求和预留试件强度试验结果决定是否结束养生。冬季应采用保温措施，养生期适当延长。
②修补（QRM-2）型修补料
A.基面清理：对原结构混凝土基面，用钢丝刷将松散物清除彻底，并用空压机将灰尘吹净。
B.基面浸润：在浇筑前2-3小时将基面用水充分湿润并除去明水；冬季施工时，应在灌注前将基面用不超过65℃的温水充分湿润并除去明水。
C.界面处理：在基面上均匀涂刷一层聚合物类界面剂。
D.制拌：根据现场修补面积与修补速度，将修补料人工投入强制式砂浆拌和机中，干拌10s后，按产品规定的加水量称量后，分两次加水拌和：第1次加2/3水，拌和30s；第二次加1/3水，拌和150s。冬季施工时，应采用不超过65℃的温水进行拌和，拌和料温度应在10℃以上。
E.修补：用灰刀或抹刀将修补料分层、均匀地将破损面修补平整、密实。每次制拌的修补料，从制拌开始至修补结束，时间不得超过30min。超时或和易性不满足浇筑要求的修补料，不得继续使用。
F.养生：用塑料条将修补料顶面覆盖，然后用草袋完全遮盖在塑料条上保持湿润。常温下，3-4h后可结束养生，或根据结构强度要求和预留试件强度试验结果决定是否结束养生。冬季应采用保温措施，养生期适当延长。
3修补（QRM-3）型薄层修补料
A.基面清理：对原结构混凝土基面，用钢丝刷将松散物清除彻底，并用空压机将灰尘吹净。
B.基面浸润：在浇筑前2-3小时将基面用水充分湿润并除去明水；冬季施工时，应在灌注前将基面用不超过65℃的温水充分湿润并除去明水。
C.界面处理：在基面上均匀涂刷一层聚合物类界面剂。
D.制拌：根据现场修补面积与修补速度，将修补料人工投入强制式砂浆拌和机中，干拌10s后，按产品规定的加水量称量后，分两次加水拌和：第1次加2/3水，拌和30s；第二次加1/3水，拌和150s。冬季施工时，应采用不超过65℃的温水进行拌和，拌和料温度应在10℃以上。
E.修补：用灰刀或抹刀将修补料分层、均匀地将破损面修补平整、密实。每次制拌的修补料，从制拌开始至修补结束，时间不得超过15min。
五、包装与存储：
25公斤复合牛皮纸袋包装，干燥、避光条件下保质期180天。
